說到制冷設備大家首選想到的就是冷水機，其實冷水機只是制冷設備的一個統稱，冷水機也有很多分類，比如冷水機分為風冷式冷水機和水冷式冷水機，風冷式冷水機也分為1hp風冷式冷水機--到220hp風冷式冷水機不止，今天保利德制冷給大家講解保利德工業冷水機分風冷式和水冷式，主要是指冷凝器的冷凝方式不同。

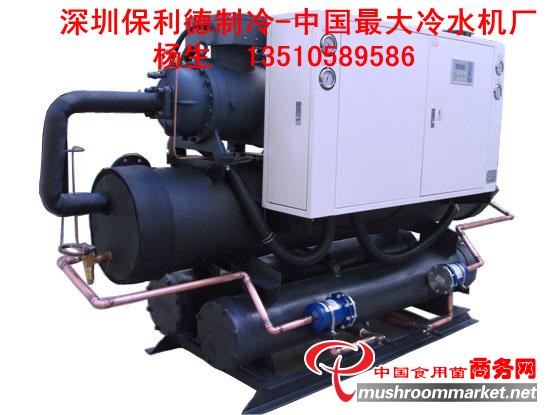

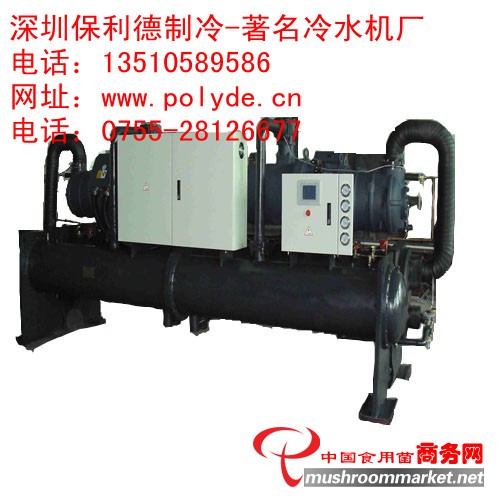

水冷式工業冷水機則需設置水塔，利用水塔傘水來散熱。

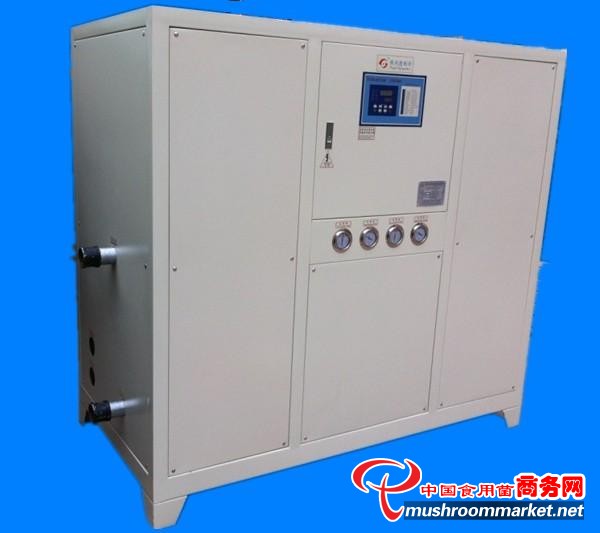

風冷式工業冷水機一般為整體機，及蒸發器、壓縮機和冷凝器做在一起。對于稍大功率的風冷式工業冷水機，則需要考慮其工作時冷凝器散熱風扇的散熱問題。在空調廠房里應用，整體機需要設置排風道將散熱風扇吹出的熱量引到室外。
冷水機因各行各業的使用比較廣泛，所以名字也就多得不計其數。其性質原理是一個多功能的機器，除去了液體蒸氣通過壓縮或熱吸收式制冷循環。蒸汽壓縮冷水機組包括四個主要組成部分的蒸汽壓縮式制冷循環壓縮機，蒸發器，冷凝器，部分計量裝置的形式從而實現了不同的制冷劑。吸收式冷水機利用水作為制冷劑，并依靠之間的水和溴化鋰溶液，以達到制冷效果很強的親和力。
冷水機按制冷形式一般可分為水冷式和風冷式，在技術上，水冷比風冷能效比要高出300到500的kcal/h；在價格上，水冷要比風冷低得多；在安裝上，水冷需納入冷卻塔方可使用，風冷則是可移動，無需其他輔助，但風冷式冷水機只憑風扇散熱，對環境有所要求：例如通風，濕度，溫度不能高40°C，空氣酸堿值...
工業冷水機的選型發布時間：
1、通過冷卻水(油)進、出口溫差來計算發熱量
Q = SH * De * F * DT / 60
Q: 發熱量 KW
SH：比熱 水的比熱為 4.2KJ/Kg*C (4.2千焦耳/千克*攝氏度) 油的比熱為 1.97KJ/Kg*C(1.97千焦耳/千克*攝氏度)
De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)
F： 流量 LPM (L/min 升/分鐘)
DT: 冷卻水(油)進出口溫差(出口溫度-進口溫度)
注： ¨/ 60¨ 是用于將流量 升/分 變?yōu)?升/秒 ;1kW = 1kJ/s ;
例1： 冷卻水進水為20度，出水25度，流量10升/分鐘
發熱量 Q = 4.2 * 1 * 10 * (25-20) / 60 = 3.5KW
選擇冷水機冷量時可適當加大 20%-50% 即可選用 CBE-02
例2： 冷卻油進口為25度，出水32度，流量8升/分鐘
發熱量 Q = 1.97 * 0.88 * 8 * (32-25) / 60 = 1.62KW
選擇冷水機冷量時可適當加大 20%-50% 即可選用 CBE-01A
2、通過設備的功率、發熱量估算
a、如用于主軸冷卻，可根據主軸電機功率的30%估算所需制冷機組的冷量。
例： 7.5KW電機，可選配2.2kw 或 2.8kw冷量的制冷機組;
b、注塑機可按 每安士0.6KW 冷量估算
3、通過水(油)箱的溫升來計算發熱量
Q = SH * De * V * DT / 60
Q: 發熱量 KW
SH：比熱 水的比熱為 4.2KJ/Kg*C (4.2千焦耳/千克*攝氏度) 油的比熱為 1.97KJ/Kg*C(1.97千焦耳/千克*攝氏度)
De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)
V： 水容量 L(升)包括水箱及管路中的總水容量
DT: 水(油)在一分鐘內的最大溫升
注： ¨/ 60¨ 是用于將溫升 攝氏度/分 變?yōu)?攝氏度/秒 ; 1kW = 1kJ/s;
注意： 測量時，水(油)箱的溫度需略低于環境溫度;并且設備處于最大的負荷下工作。
例： 水箱容積 1000L 最大的水溫 0.2度/分鐘
發熱量 Q = 4.2 * 1 * 1000 * 0.2 / 60 = 14KW
選擇冷水機冷量時可適當加大 20%-50% 即可選用 CBE-05 或 CBE-06
工業冷水機的選型 /油冷卻機選型
補充說明：
1、冷水機的制冷量與環境溫度及出水溫度不同面變化;
2、設備實際發熱量亦會因為不同的工件、模具、參數等發生變化;
3、使用冷水機后溫度下降，連接管路、水箱、油箱、模具、主軸、設備表面溫度會低
于環境溫度，因此會吸收熱量導致 負荷增大;
4、在工業冷卻的實際應用中很多情況是無法準確利用以上方法計算的，這時只能通過經驗數據、
同類設備類比等方法估 算。
5、任何的計算方法都有可能會出現偏差，以致實際選用的制冷機組過大或過少，所以上面的方法僅作參考;
注塑機通常以鎖模力的“噸數”標稱，這就需要將“噸數”轉換成 “安士”，但“噸數”與“安士”并非一一對應，下面的對照表僅為一般情況的下的轉換關系，并有一定的上下偏差。
注塑機通常以鎖模力的“噸數”標稱，這就需要將“噸數”轉換成 “安士”，但“噸數”與“安士”并非一一對應，下面的對照表僅為一般情況的下的轉換關系，并有一定的上下偏差。
