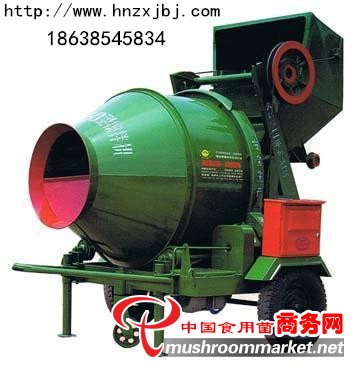

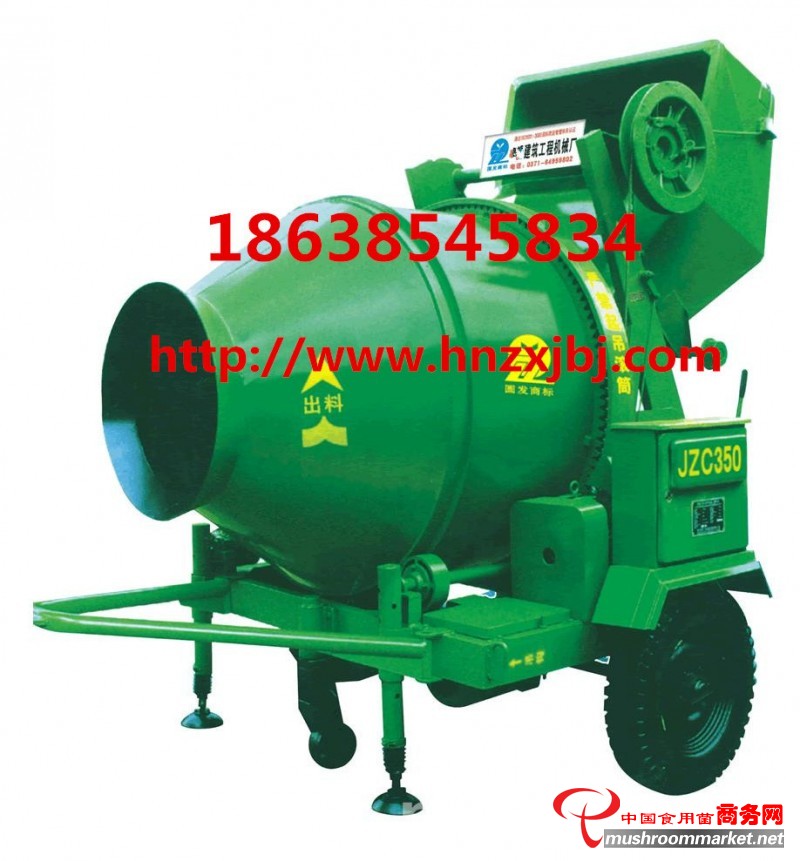

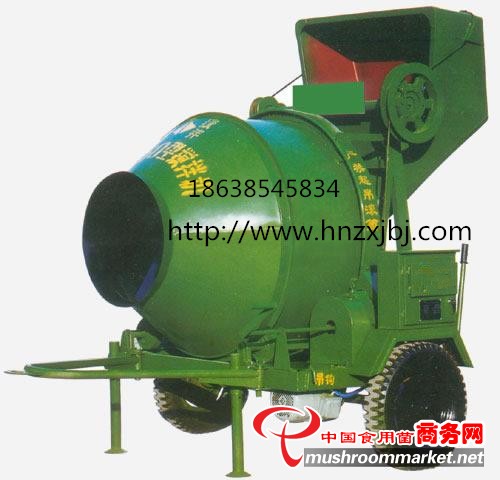

JZC250混凝土攪拌機由進料機構、攪拌機構、傳動機構、供水機構、底盤及電控系統等組成。
(一) JZC250攪拌機進料機構
進料機構由上料架、進料斗及提升裝置等組成。JZC250型機的進料機構。進料斗的上升或下降手操縱桿控制。進料斗上升由齒輪減速箱的輸出軸通過軸端的進料離合器和鋼絲繩卷筒帶動。料斗的上極限位置由限位裝置控制，料斗到位時，離合器自動脫開，料斗的下降靠料斗本身的自重下落，料斗落地時將手松開。
(二) JZC250攪拌機攪拌機構
攪拌機構是攪拌機的工作部件，由拌筒、托輪及傳動系統組成。
攪拌筒的構造，簡體為雙錐形，筒內焊有高、低葉片，分別與拌筒軸線成一定夾角。攪拌機隨著拌筒旋轉，葉片使物料在提升、下落的同時，又作軸向往復攪動，因此攪拌強烈，效果較好。JZC250型混凝土的攪拌時間約需35S-45S。
在抖筒的出料錐體內部，焊有一對出料葉片，當混凝土拌好后，改變拌筒旋轉方向，混凝土即經低葉片及出料葉片由出料錐口部排出。
攪拌筒由四個托輪支承，攪拌筒的旋轉是由電動機通過傳動系統帶動裝在簡體上的大齒圈子而實現的，工作可靠，拌筒的正反轉是由電動機換向實現的。
(三) 混凝土的攪拌時間供水系統
供水系統由電動機、水泵、調節閥、吸水閥及管路組成。
起動水泵，即可將水注入拌筒，攪拌每罐混凝土所需水量，由電控系統中的時間繼電器控制水泵運轉時間來掌握，當按鈕旋轉到“時控”位置時，水泵會按設定的時間運轉和自動停止。當按鈕旋轉到“手動”位置時，可以連續供水。
(四)混凝土的攪拌時間 底盤
底盤為焊接結構。下部裝走輪胎兩個，前部裝牽引桿供拖行之用。
(五) 混凝土的攪拌時間電氣系統
JZC250混凝土攪拌機設有電氣控制箱，裝在整機上，操作按鈕及時間繼電器均安裝在箱門上，并設有防護罩。
